عیبیابی و تعمیر پمپ سیرکولاتور موتورخانه؛ سرویس و تعویض قطعات در محل
پمپ سیرکولاتور (Circulator Pump) پالس حیاتی و عامل اصلی گردش آب در مدار بسته سیستمهای گرمایش مرکزی ساختمان است. این پمپها وظیفه دارند آب گرم شده توسط دیگ چدنی یا فولادی موتورخانه را به سمت رادیاتورها، فنکویلها و کویل آب گرم منبع کویلی هدایت کرده و مجدداً آب خنک شده را برای گرم شدن به موتورخانه بازگردانند. کارکرد مداوم و بدون استراحت این تجهیزات الکترومکانیکی در فصول سرد سال، آنها را در معرض استهلاک شدید، نشتی آب و افت دبی قرار میدهد. مجموعه تخصصی سرویسیار24 با بهرهگیری از تکنسینهای ارشد تاسیسات، خدمات تعمیر پمپ سیرکولاتور موتورخانه را به صورت فوری، با قطعات شرکتی و گارانتی کتبی در سراسر تهران ارائه میدهد.
جدول قطعات بیومکانیکی پمپ سیرکولاتور و علائم خرابی آنها
آشنایی با آناتومی و ساختار هیدرولیکی پمپهای خطی و زمینی موتورخانه، فرآیند عیبیابی را سرعت میبخشد:
| نام قطعه مکانیکی / الکتریکی | وظیفه فنی در پمپ سیرکولاتور | نشانههای خرابی و نیاز به تعمیر |
| واسطه پمپ (Housing/Bearing) | محل قرارگیری شفت، یاتاقانها و اتصال موتور به بدنه | قفل شدن پمپ، صدای ناهنجار تراشیدگی فلز یا بوشزدگی |
| فیبر و فنر (Mechanical Seal) | آببندی کامل بخش مکانیکی و جلوگیری از ورود آب به موتور | چکه کردن مداوم آب از زیر واسطه پمپ و افت فشار مدار |
| کوپلینگ (Coupling) | انتقال نیروی گشتاور دورانی شفت موتور به شفت پروانه | لرزش شدید بدنه، بریدن شفت یا صدای تقتق شدید پمپ |
| پروانه پمپ (Impeller) | ایجاد نیروی گریز از مرکز جهت پرتاب و گردش آب | روشن بودن موتور اما سرد ماندن رادیاتورهای طبقات بالا |
جدول عیبیابی رایجترین مشکلات پمپ سیرکولاتور موتورخانه
تکنسینهای سرویسیار24 بر اساس متدهای علمی عزل خطا، مشکلات شایع پمپها را به شرح زیر عیبیابی میکنند:
| عیب ظاهری و عملکردی پمپ | علت فنی و بیومکانیکی بروز مشکل | راهکار تعمیراتی تکنسین سرویسیار24 |
| صدای زوزه، ناهنجار یا تقتق شدید پمپ | خرابی بلبرینگهای الکتروموتور، گشاد شدن بوش واسطه یا شکستگی کوپلینگ | تعویض بلبرینگها با مدلهای دوربالا، تراشکاری یا تعویض کامل واسطه و کوپلینگ |
| نشتی آب از لایه میانی پمپ | از بین رفتن و خشک شدن سیل مکانیکی (فیبر و فنر) یا گسستگی اورینگ بدنه | باز کردن پمپ، دیسکلرشویی شفت و تعویض فیبر و فنر اورجینال |
| داغ شدن شدید موتور و لرزش بدنه | گیرپاژ کردن شفت به دلیل رسوب سنگین یا نیمسوز شدن سیمپیچ موتور | روانکاری روتور، رسوبزدایی حلزونی و در صورت نیاز تجدید سیمپیچی |
| عدم پمپاژ آب با وجود روشن بودن موتور | هرز شدن یا شکستن پروانه باکالیتی/برنجی، یا وجود هوای شدید در کلکتور | تعویض پروانه پمپ و انجام عملیات هواگیری تخصصی از شیرهای تخلیه |
علت صدای پمپ سیرکولاتور موتورخانه چیست؟
بروز صداهای غیرعادی از پمپ سیرکولاتور خطی (مانند برندهای پرفروش اتابلو یا بلندفوس) یک هشدار جدی است که نباید نادیده گرفته شود. این صداها معمولاً به دو دلیل عمده رخ میدهند:
-
پدیده کاویتاسیون ($Cavitation$): اگر فشار آب ورودی به دهانه مکش پمپ کمتر از فشار بخار آب در آن دما باشد، حبابهای هوا ایجاد شده و در لحظه ورود به پروانه منفجر میشوند. این پدیده صدایی شبیه به گردش سنگریزه در پمپ ایجاد میکند و به سرعت پروانه را نابود میسازد.
-
سایش مکانیکی واسطه: خشک کار کردن پمپ یا عدم روغنکاری به موقع نمدیهای واسطه، باعث از بین رفتن بوشها و لنگ زدن شفت میشود که صدایی شبیه به زوزه یا سایش آهن به همراه دارد.

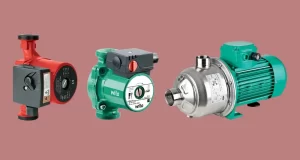

انواع پمپ سیرکولار
نقش استراتژیک پمپ برگشت آب گرم مصرفی در ساختمان
یکی از پمپهای سیرکولاتور بسیار مهم در موتورخانهها، پمپ برگشت آب گرم مصرفی است. وظیفه این پمپ کوچکتر، گردش دائمی آب گرم در لولههای ساختمان است تا به محض باز کردن شیر آب در هر طبقه، آب گرم فوری در دسترس باشد و از هدررفت منابع آب جلوگیری شود.
-
عیب شایع: به دلیل جریان مداوم آب تازه شهری، این پمپها به شدت مستعد رسوبگرفتگی کلسیمی ($Calcium\ carbonate$) هستند. تکنسینهای سرویسیار24 در سرویسهای دورهای، با اسیدشویی هیدروبلوک این پمپها، از سوختن الکتروموتور آنها جلوگیری میکنند.
تعمیر انواع تاسیسات سرمایشی و گرمایشی ۴۴۶۶۸۹۷۳ ۰۲۱تعمیر موتورخانه ، مشعل ، انواع آبگرمکن ، فن کویل ، شومینه ، کولر آبی و …
هزینه تعمیر و سرویس پمپ سیرکولاتور موتورخانه
حقالزحمه تعمیرات پمپ در مجموعه سرویسیار24 کاملاً منطبق بر نرخنامه رسمی اتحادیه صنف تولیدکنندگان و تعمیرکاران تجهیزات برودتی و حرارتی تعیین میشود و شامل موارد زیر است:
-
اجرت باز و بسته کردن و تراشکاری واسطه: بسته به سایز پمپ (از ۲ اینچ تا ۴ اینچ و بالاتر) و نوع خطی یا زمینی بودن آن محاسبه میشود.
-
قیمت قطعات مصرفی: قیمت فیبر و فنر بورگمن، کوپلینگهای زنجیری یا لاستیکی، شفت و سیمپیچی بر اساس فاکتور شفاف شرکتی اعمال میگردد.
-
تست نهایی عملکرد: شامل تست آمپر مصرفی موتور، عدم لرزش و آببندی کامل در شرایط بار حرارتی بالای ۷۰ درجه سانتیگراد.

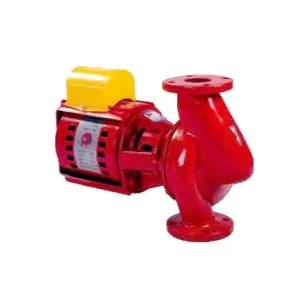

پمپ سیرکولار موتورخانه
این مقاله به شما پیشنهاد می شود : تعمیر موتورخانه
نکات تعمیر پمپ سیرکولار در انواع پکیج
با بروز هر یک از علائم فوق لازم است برای سرویس و تعمیر پمپ سیرکولار پکیج اقدام کنید. به عنوان مثال، با تعویض کوپلینگ پمپ می توان مشکل عدم گردش آب در سیستم را مرتفع ساخت. برای معرفی برخی از بررسی های اولیه در سرویس و تعمیر پمپ سیرکولار می توان به موارد زیر اشاره کرد:
- چک سیستم کوپلینگ و اطمینان از باز بودن مسیر
- بررسی فشار آب
- چک دمای آب در سیستم
- چک دمای یاتاقان ها در سیستم
- بررسی نشتی در بدنه و سیستم انتقال آن

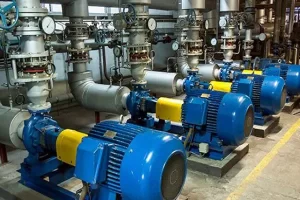

موتورخانه و سیستم پمپ ها
-
علت چکه کردن آب از زیر پمپ سیرکولاتور موتورخانه چیست؟ علت اصلی این مشکل، خراب شدن یا خشک شدن فیبر و فنر یا همان مکانیکال سیل آببندی پمپ است. در این شرایط آب از بخش حلزونی به سمت واسطه نشت میکند و باید فوراً جهت جلوگیری از نفوذ آب به سیمپیچ موتور، تعویض شود
-
هر چند وقت یکبار باید پمپهای موتورخانه را روغنکاری کرد؟ پمپهای خطی دارای کوپشن روغن یا نمدی، باید حداقل هر سه ماه یکبار در فصل کارکرد (پاییز و زمستان) با روغن استاندارد نمره ۴۰ روانکاری شوند تا از گشاد شدن بوش واسطه جلوگیری شود
سلام وقت بخیر ، پمپ سیرکولار ما صدای خیلی شدیدی میده ولی عملکرد کلی مشکلی نداره ، آیا نیازه که باز بشه و تعمیر بشه یا یه چیز عادیه تو پمپ سیرکولار ؟
درود بر شما . پمپ ها معمولا صدا دارن ولی اگه صدای شدید و غیر طبیعی هست بهتره که بازدید بشه . همچنین میتونید ازش فیلم بگیرید و برای سرویسکار ارسال کنید تا راهنماییتون کنن
