راهنمای کامل نصب و عملکرد پمپ سیرکولار موتورخانه

پمپ سیرکولار چیست

طرز کار پمپ سیرکولار و عملکرد صحیح آن به عنوان یکی از اجزای اصلی موتورخانه و شوفاژ، مورد توجه قرار دارد. Circulator pump، در واقع نقش اصلی تامین نیرو جهت گردش سیال در یک سیستم بسته را برعهده دارد. این پمپ به عنوان گرداننده ی اصلی سیال عمل کرده و آن را در سیستم به چرخش در می آورد. دمای سیال درون سیستم بسته به نوع آن متفاوت است و بین 100 تا 130 درجه متفاوت می باشد. در واقع طرز کار پمپ سیرکولار به گونه ای است که آن را زیر مجموعه ی پمپ های سانتریفیوژ قرار می دهند. در صورتی که به تعمیرکار جهت تعمیر و سرویس موتورخانه در تهران نیاز دارید با شماره های اعلام شده در ارتباط باشید .

قطعات اصلی بکار برده شده در پمپ سیرکولار شامل پروانه و بدنه هستند. این دو قطعه در تعیین نحوه عملکرد پمپ سیرکولار، نقش بسزایی دارند. پمپ های سیرکولار یکی از بی صداترین بخش های موتورخانه هستند. تعداد دور موتور این پمپ ها چیزی بین 1500 تا 3000 هزار دور در ساعت می باشد. با توجه به موارد ذکر شده، یکی از نشانه های اصلی در بررسی نحوه عملکرد پمپ سیرکولار، وضعیت صدا در آن است. در ادامه با ما همراه باشید تا به صورت کامل در رابطه با این قطعه و چگونگی عملکرد آن، صحبت کنیم.

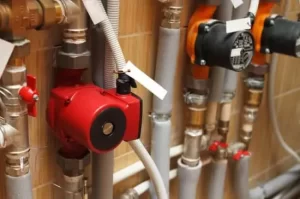

پمپ سیرکولار

طرز کار پمپ سیرکولار

طرز کار پمپ سیرکولار بر اساس نوع آن، متفاوت است. این پمپ ها دارای انواع خطی و زمینی هستند. در پمپ های سیرکولار خطی، پمپ به شکل خطی روی لوله ها نصب می شود. علت این امر در طراحی خاص پمپ ها نهفته است. زاویه ی دهانه ی خروجی و ورودی پمپ های خطی، 180 درجه می باشد. این زاویه باعث می شود تا امکان نصب خطی پمپ فراهم شده و سیال را درون سیستم به گردش درآورد. پمپ های زمینی، در سیستم های بزرگتر بکار برده می شوند و باید در ارتفاع بالایی نصب شوند.

نحوه عملکرد پمپ سیرکولار به صورتی است که می تواند دبی لازم برای حرکت سیالات مختلف را فراهم کند. در پمپ های سیرکولار، ابتدا سیال از دهانه ورودی به پمپ وارد می شود و به داخل محفظه ای که پروانه ی پمپ در آن نصب شده ریخته می شود. انرژی برق با عبور از سیم پیچ های سیستم، باعث فعال شدن یک میدان مغناطیسی شده که در ایجاد نیرو جهت حرکت پروانه، نقش دارد. ابتدا روتور توسط توسط نیروی میدان مغناطیسی به چرخ درآمده و سپس، پروانه حرکت خود را آغاز می کند.

طرز کار پمپ سیرکولار و عملکرد صحیح آن، وابسته به چرخش پروانه و انتقال انرژی حاصل از آن به سیال است. حرکت پروانه و سیال به صورت سینرژیسم عمل می کند؛ یعنی نیروی پروانه باعث حرکت سیال شده و حرکت سیال نیز چرخش پروانه را تسریع می کند. این حرکت چرخشی باعث می شود تا سیال با فشار بالایی از پمپ خارج شود.

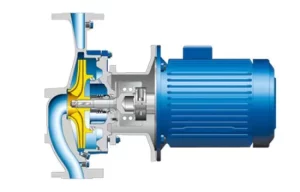

پمپ سیرکولار موتورخانه

نحوه نصب پمپ سیرکولار

نحوه نصب پمپ سیرکولار بر اساس نوع آن متفاوت است. پمپ های زمینی باید در ارتفاع بالاتری نصب شوند؛ در حالی که برای پمپ های خطی نیازی به رعایت این موضوع نیست. در سیستم های مولد گرما یا سرما اولین قطعه ای که باید نصب شود، پمپ سیرکولار است. این پمپ ها باید دقیقا بعد از مولد های سرما یا گرما قرار داده شوند تا بتوانند سیال با دمای مناسب را در سیستم منتقل کنند. به نظر می رسد اگر پمپ ها در مسیر برگشت سیال نصب شوند، طول عمر بیشتری دارند. علت این امر بازگشت سیال با دمای مناسب تر به پمپ است.

طرز کار پمپ سیرکولار به گونه ای است که نصب آن در مسیر برگشت باعث عملکرد هیدرولیکی بهتر مولد می شود. حین نصب پمپ باید به فلش روی پوسته هوزینگ و جهت جریان سیال دقت کنید. مراقب باشید تا فضای لازم جهت دسترسی احتمالی برای سرویس پمپ را در نظر گرفته باشید. شیرهای چدنی یا برنجی را قبل و بعد از پمپ نصب کنید تا در صورت نیاز جریان پمپ به راحتی قابل کنترل باشد. زانوهای لوله ها را در فواصل استاندارد از پمپ نصب کنید و راستای اتصال آنها را به دقت چک کنید.

در صورت رعایت نکردن نکات ذکر شده، طرز کار پمپ سیرکولار مختل شده و باعث فرسودگی زودهنگام آن خواهد شد. ولتاژ پمپ نیز حین نصب باید بین 210 تا 230 ولت حفظ شود و تغییرات بیشتر از این دامنه، منجر به خرابی پمپ می شود. در نهایت، پمپ سیرکولار را در محیط خشک و دارای تهویه کافی نصب کنید.

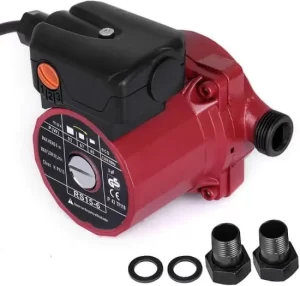

پمپ سیرکولار خطی

جهت چرخش پمپ شوفاژ موتورخانه

جهت چرخش پمپ شوفاژ موتورخانه بر اساس جهت گذاری ثبت شده توسط کارخانه تعیین می شود. در اغلب نمونه های موجود در بازار، جهت چرخش پروانه با یک فلش روی پوسته هوزینگ مشخص می شود. این عامل نشان می دهد با حرکت پروانه، آب از کدام دهانه از سیستم خارج می شود. دقت به این مورد هنگام نصب پمپ بسیار مهم است؛ زیرا نصب پمپ سیرکولار در جهت عکس جریان، منجر به آسیب سیستم و از کار افتادن آن خواهد شد. این حالت مانند زمانی است که پمپ را در مسیر رفت و بعد از مولد های دمایی نصب کرده باشد. در صورتی که به سرویسکار برای تعمیر و سرویس مشعل گازی در تهران نیاز دارید با شماره های اعلام شده در ارتباط باشید .

در این حالت نحوه عملکرد پمپ سیرکولار به شکلی است که آب با دمای خیلی زیاد یا خیلی کم به آن وارد می شود و این دما قادر است سیستم را به سرعت تخریب کند. عمر مفید پمپ ها در این شرایط بسیار کوتاه تر خواهد شد.

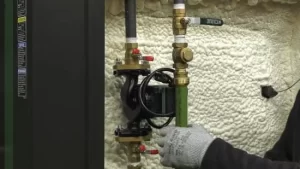

نصب پمپ سیرکولار

جهت چرخش پمپ سیرکولار شوفاژ و پکیج

جهت چرخش آب پمپ شوفاژ به گونه ای است که همواره آب گرم درون سیستم در جریان باشد. به تازگی پمپ های دور متغیر وارد بازار شده اند که قادرند با دستورات دریافت شده از سنسورهای خود، میزان عبور جریان از سیستم را کنترل کنند. با افزایش قدرت و دقت عملکرد پمپ، سیال با سرعت و فشار بالاتر در جهت مناسب درون سیستم به حرکت در می آید. در پکیج های خانگی نیز قانون حرکت دائم آب در سیستم برقرار است.

جهت چرخش پمپ پکیج نیز باعث حرکت سیال به سمت رادیاتورها می شود. هرگاه این پمپ درست کار نکند، عملکرد پکیج مختل می شود. یکی از راه های ساده برای کنترل جریان در پمپ پکیج، بررسی دوره ای روتور و عملکرد آن است. جریان سیال از پمپ سیرکولار پکیج به سمت رادیاتورها برقرار شده و دمای آب در سیستم حفظ می شود.
