شیر برقی مشعل گازی و نحوه تنظیم آن

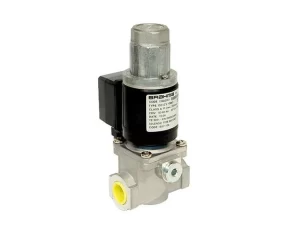

شیر برقی مشعل گازی

یکی از اجزای بسیار مهم و کاربردی در تنظیم سوخت و ساز انواع مشعل و دستگاه های صنعتی، شیر برقی مشعل گازی است. نحوه ی تعمیر و تنظیم شیر برقی مشعل گازی برای کاهش مصرف سوخت وسایل و افزایش راندمان کاری آنها، ضروری می باشد. شیر برقی در واقع یک تنظیم کننده ی جریان سیال الکترومکانیک است و با جریان الکتریکی کار می کند. برای تنظیم شیر برقی مشعل گازی باید تمامی اجزای آن شامل: بدنه، ورودی شیر، قاب، میله فلزی، فنر، بوبین، کویل و هسته شیر برقی، تنظیم شوند. در صورتی که نیاز به سرویسیار برای تعمیر مشعل گازی خود دارید با ما تماس بگیرید .

نحوه ی تنظیم شیر برقی مشعل گازی برای انواع مختلف: شیر برقی دو راه، شیر برقی سه راه، شیر برقی چهار راه، شیر برقی جریان مستقیم و شیر برقی جریان غیر مستقیم، تقریبا مشابه است. افراد مختلف می توانند برای تنظیم عملکرد شیر برقی در انواع مشعل گازی از دستورالعمل ذکر شده در این مقاله استفاده نمایند. بر اساس اختلال ایجاد شده در کارکرد هر یک از قطعات شیر برقی مشعل گازی، می توان برای تنظیم کارکرد شیر اقدام نمود.

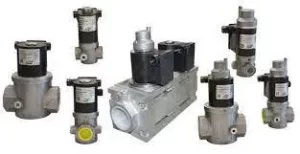

انواع شیر برقی مشعل گازی

تنظیم شیر برقی مشعل گازی تک ضرب و تدریجی

با توجه به مطالب ذکر شده، برای تنظیم و اجرای setting درست در شیر برقی مشعل گازی، باید کارکرد هر یک از اجزای شیر برقی را تنظیم نمود. در ادامه به بررسی عملکرد و اختلال احتمالی هریک از آنها و چگونگی تنظیم قطعات در شیر برقی مشعل گازی می پردازیم. به طور کلی، شیرهای برقی اغلب دو نوع شیر برقی تک ضرب و شیر برقی تدریجی هستند. شیر های برقی مشعل گازی تک ضرب به صورت سریع باز و بسته می شوند و دارای هسته و بوبین هستند.

تنظیم شیر برقی مشعل گازی سریع، با تنظیم عملکرد بوبین و هسته امکان پذیر است. در شیرهای تک بوبین فقط یک بوبین در جهت پایین قرار دارد و برای تنظیم آن از آچارهای آلن و تخت استفاده می شود. پیچ های مختلفی مانند پیچ تنظیم یک، 5 و s، روی بوبین قرار داده شده و در جهت تنظیمات رو به بالای شیر برقی مورد استفاده قرار داده می شوند. پس از تنظیم شیر باید مانومتر آن را ببندید تا از خرابی آن جلوگیری به عمل آید.

در شیر برقی مشعل گازی تدریجی، روند برقراری و خاتمه جریان آهسته تر انجام می گیرد. روش تنظیم اصلی جریان و دبی عبوری از شیر برقی مشعل گازی توسط این قطعه امکان پذیر است. این شیر می تواند جریان مشعل را کم و زیاد کند. با تنظیم این شیر می توان جریان دبی را از صفر تا 40 درصد تنظیم کرد.

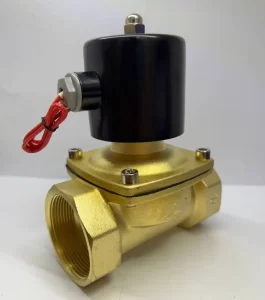

شیر برقی

تنظیم شیر برقی مشعل گازی چگونه است ؟

برای تنظیم دبی گاز در شیر برقی مشعل گازی باید به کمک پیچ گوشتی، پیچ قفل کننده در شیر را شل نمایید. کله هیدرولیک شیر برقی مشعل نسبت به وارد شدن نیروی اضافی بسیار حساس و آسیب پذیر است؛ لذا به آرامی باید آن را بچرخانید. در صورتی که قصد دارید دبی گاز در شیر برقی مشعل گازی را افزایش دهید، باید پیچ را در جهت مثبت بچرخانید. برای کم کردن جریان، چرخش را در جهت عکس انجام دهید. در انتها باید کله هیدرولیک را در محل قرار داده و پیچ قفل کننده را سفت کنید.

یکی دیگر از نکات در تنظیم شیر برقی مشعل گازی، تنظیم گاز استارت یا V start است. برای اینکار باید ابتدا کلاهک مشکی قرار گرفته در بخش بالایی کله استارت را بچرخانید. پس از خارج کردن کلاهک مشکی، می توانید به عنوان یک وسیله برای تنظیم میزان گاز استارت و چرخاندن پیچ، از آن استفاده کنید. ابتدا کلاهک را معکوس کنید و سپس با استفاده از آن، مهره تنظیم را بچرخانید. چرخاندن مهره در جهت راست و چپ باعث افزایش و کاهش جریان گاز در واحد زمان، خواهد شد. در نهایت، کلاهک مشکی را در محل خود محکم نمایید.

برای تنظیم گاز اصلی در شیر برقی مشعل گازی، می توانید با استفاده از یک آچار آلن اقدام کنید. یک پیچ در بخش زیری شیر برقی تعبیه شده است و باید توسط آچار آلن به آرامی باز شود. این کار باعث می شود تا جریان اصلی گاز خارج شده از شیر برقی مشعل های گازی افزایش پیدا کند. چرخاندن پیچ در جهت برعکس، باعث کاهش جریان و تنظیم شیر برقی مشعل گازی می شود.

شیر برقی تک بوبین

نحوه اندازه گیری و تنظیم فشار گاز در انواع شیر برقی مشعل های گازی

یکی دیگر از اقدامات لازم در جهت تنظیم شیر برقی مشعل گازی، اندازه گیری فشار گاز وارد شده به سیستم است. برای تنظیم و اندازه گیری فشار گاز ورودی، ابتدا باید شیر دستی را ببندید. در وهله نخست باید درپوش روی مانومتر شیر برقی را بردارید. برای اینکار باید از یک آچار آلن استفاده کنید. سپس با قرار دادن مانومتر روی شیر دستی و باز کردن آن، می توانید فشار جریان گاز را بررسی کنید. در نهایت با بستن مجدد شیر دستی و جدا کردن مانومتر از روی شیر برقی، مجددا درپوش را ببندید.

تنظیم نهایی فشار گاز در شیر برقی مشعل گازی با بستن درپوش و محکم کردن آن در محل خود، اتمام می یابد. پس از پایان این کار و با تنظیم شیر برقی مشعل گازی، جریان گاز به صورت رگولار و با فشار مورد نظر شما وارد سیستم می شود.
